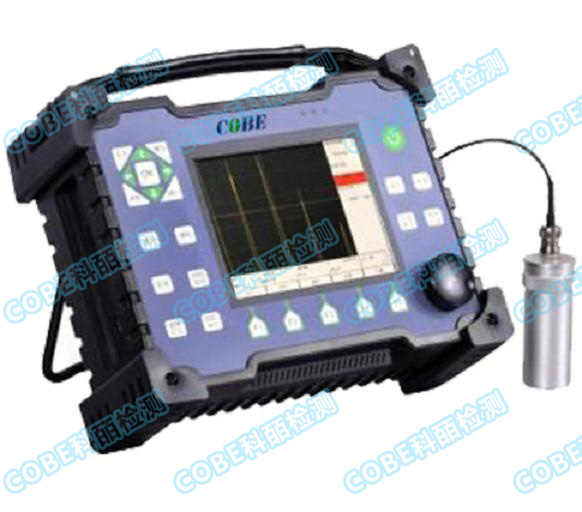

UTP02數字超聲探傷儀是我公司最新開發的高技術產品，適合國內外不同用戶對鍛件、焊縫、鋼結構件、飛機零部件等探傷的各種需要，為新老朋友提供更為優質的設備和服務。
UTP02采用嵌入式計算機系統和超大規模現場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達62dB的探傷靈敏度余量滿足各種探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果和視覺享受。
便攜式結構、典雅大方
美國焊接學會標準AWS D1.1/D1.5
使用高亮度彩色屏，即使在強光下儀器也能清晰顯示，適合各種環境作業
自動測試探頭頻率、自動優化方波寬度、實現探頭和儀器的最優匹配
圖像化厚度報警功能、波形連續存儲功能及多種波形測量模式
自動測量儀器指標及波峰自動搜索功能
儀器配置多種探傷標準工藝，可供用戶自由選擇
可以存儲多達1000幅波形以及相應參數
DAC曲線自動生成，取樣點不受限制，可以進行補償與修改
具有距離補償及閘門內波形放大功能，使缺陷信號容易分辨
| 探測范圍 | 0-6000mm，最小顯示范圍0.1mm |
| 工作頻率 | 0.3～20MHz ，分寬帶、窄帶兩檔 |
| 脈沖重復頻率 | 分10檔可調 |
| 增益調節 | 0-110dB，0.5/2/6/12步進調節 |
| 檢波方式 | 正向、負向、雙向、射頻（RF） |
| 監視閘門 | 2個獨立的測量閘門 |
| 回波評價 | 聲程、水平距離、垂直距離、幅值、dB差值顯示 |
| A型回波凍結 | 凍結探傷畫面 |
| 垂直線性誤差 | ≤3% |
| 水平線性誤差 | ≤0.1% |
| 靈敏度余量 | ≥60dB 200mmФ2平底孔 |
| 長×寬×厚 | 240 x 170 x 90(mm) |
| 顯示屏幕分辨率 | 640*480 5.7寸TFT-LCD |
| 測厚精度 | 高達小數點后三位 |
| 顯示分案 | 10種不同配置 |
| 脈沖強度 | 200V/400V/600V |
| 工作方式 | 自發自收/一發一收 |
| 掃描范圍 | 5.0～6000mm鋼縱波 |
| 重復頻率 | 10-1000Hz連續可調 |
| 檢波方式 | 全檢波、正、負檢波、射頻波顯示 |
| 工作頻率 | 0.5MHz ～ 20MHz |
| 增益調節 | 0-110dB（0.1dB、1dB、2dB、6dB步進，全自動調節） |
| 聲速范圍 | （1000 ～ 9999）m/s |
| 動態范圍 | ≥ 32dB |
| 水平線性誤差 | ≤ 0.1% |
| 垂直線性誤差 | ≤ 3% |
| 分辨力 | ＞36dB（5N14 |
| 靈敏度余量 | ＞60dB（深200mmΦ2平底孔） |
| 數字抑制 | 0 ～ 80%，不影響線性與增益 |
| 自動增益 | 0—80% |
| DAC曲線 | 最多能記錄10個回波參考點并逐段顯示；可改變可改變DAC 3線間dB距離；可以插入回波參考點或?qū)x定的回波參考點進行修正。 |
| 數據存儲器 | 1000組數據集，包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等。 |
| 電源、電壓 | 直流（DC）7.2V±10% |
| 工作時間 | 連續工作8小時以上（鋰電池供電） |
| 環境溫度 | -10 ～ 40℃（參考值 |
| 相對濕度 | 20 ～ 95% RH |
